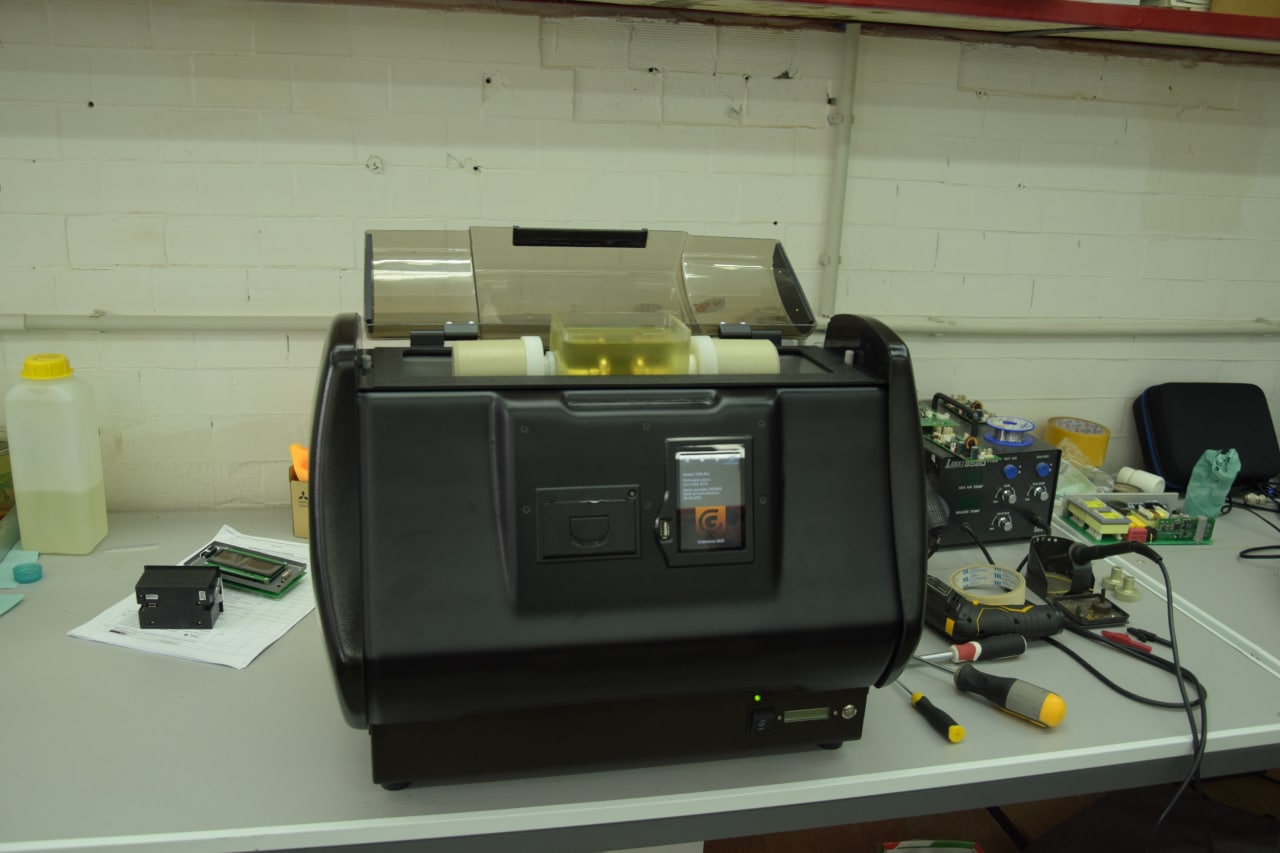

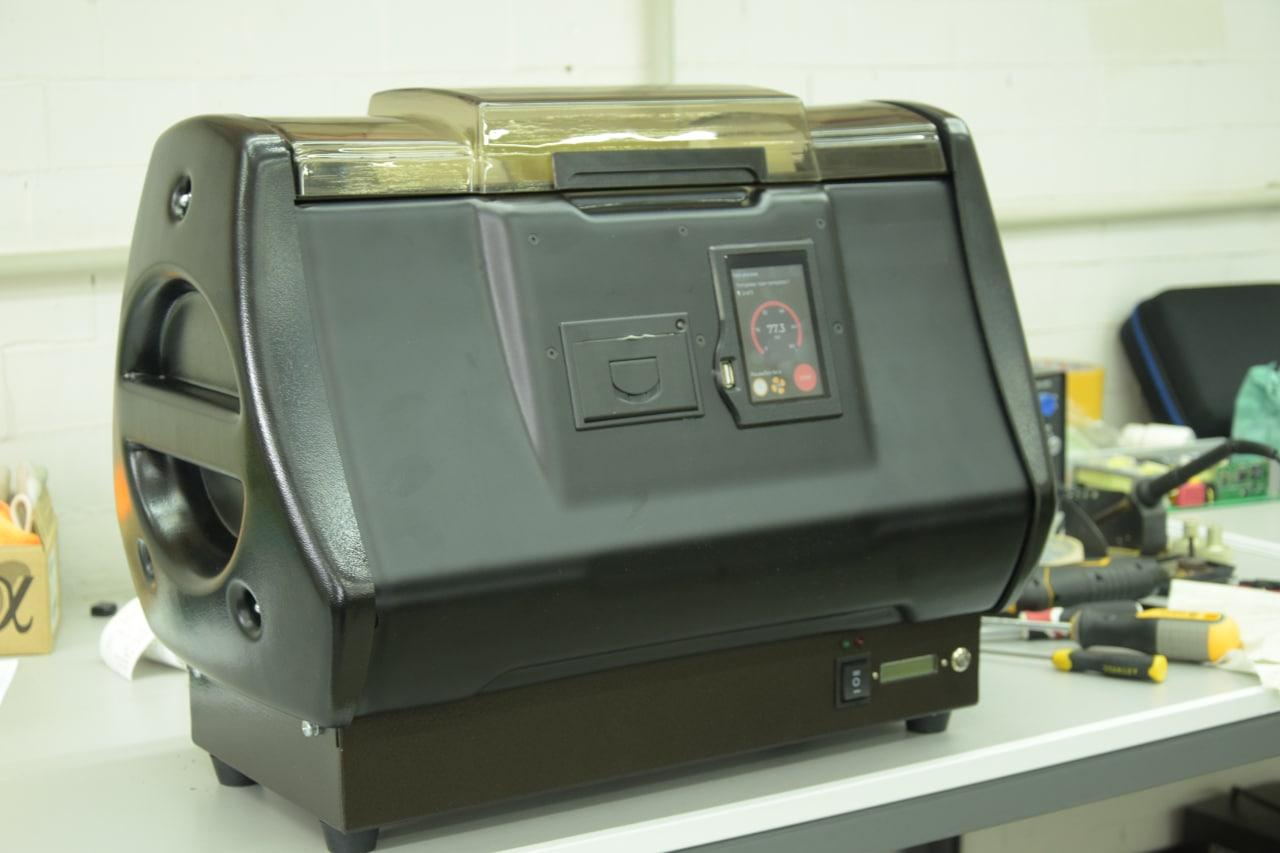

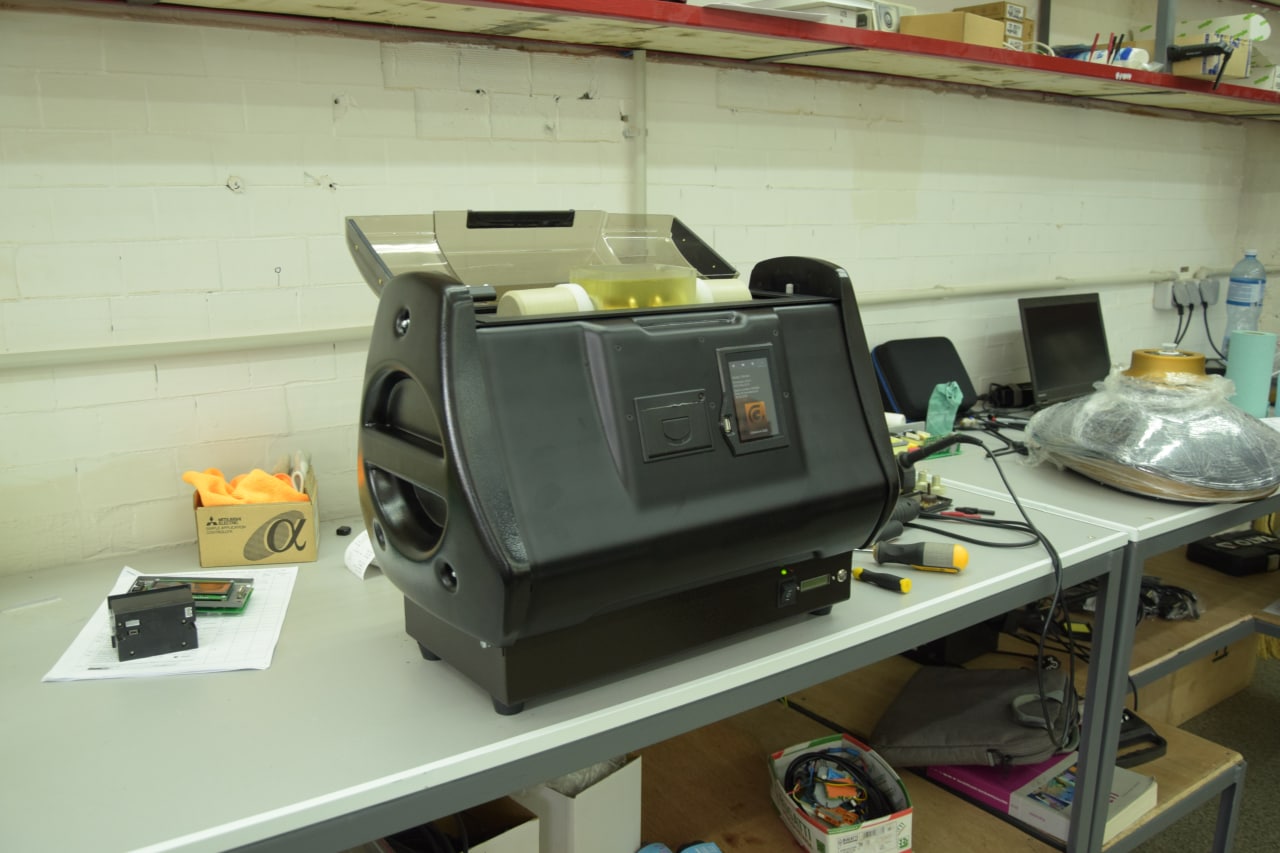

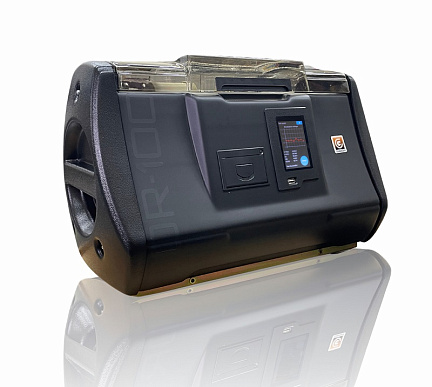

Máy kiểm tra điện áp đánh thủng dầu TOR-100
Máy kiểm tra điện áp đánh thủng dầu TOR-100
TOR-100 được thiết kế để xác định điện áp đánh thủng dầu máy biến áp và các chất lỏng cách điện khác theo các tiêu chuẩn:
• IEC 60156
• VDE 0370
• ASTM D877
• ASTM D1816
• IRAM 2341
Danh sách tiêu chuẩn này có thể được bổ sung và điều chỉnh tùy theo yêu cầu của khách hàng hoặc khi có phiên bản mới của các tiêu chuẩn hiện hành.
Nguyên tắc hoạt động
• Bộ phận chính của thiết bị bao gồm máy biến áp cao áp và các mô-đun điện tử.
• Nguyên tắc hoạt động: Điện áp trên cuộn thứ cấp của máy biến áp cao áp được tăng dần từ 0 đến giá trị tối đa, hoặc đến giá trị tại đó xảy ra hiện tượng đánh thủng chất lỏng cách điện trong ô đo lường.
• Ô đo lường này được lắp đặt trên các tiếp điểm cao áp của máy biến áp và là một phần của các điện cực đầu ra.
• Điện áp tăng trên các tiếp điểm cao áp của cuộn thứ cấp xảy ra do điện áp được tăng dần trên cuộn sơ cấp, khi điện áp xoay chiều hình sin được cấp vào từ một bộ biến tần điều khiển chính.
Máy kiểm tra TOR-100 đảm bảo phép đo chính xác và đáng tin cậy, giúp xác định tình trạng cách điện của dầu và ngăn ngừa các sự cố tiềm ẩn trong vận hành máy biến áp.
| № | Thông số kỹ thuật | Giá trị |
| 1 | Điện áp hoạt động AC, V | 85 – 264 |
| 2 | Tần số nguồn điện, Hz | 48 – 63 |
| 3 | Công suất yêu cầu, VA | Không quá 250 |
| 4 | Điện áp đầu ra tối đa, kV | Hình sin, lên đến 100 kV RMS |
| 5 | Sai số đo điện áp đầu ra | ±1 % |
| 6 | Tốc độ tăng điện áp, kV/s | Từ 0,1 đến 5 |
| 7 | Độ phân giải điện áp đầu ra, V | 100 |
| 8 | Thời gian ngắt điện áp cao sau khi đánh thủng, µs | Tối đa 10, điển hình 4 |
| 9 | Thể tích ô đo, cm³ | 500 |
| 10 | Phạm vi đo nhiệt độ môi trường, °С | 0 – 100 |
| 11 | Độ phân giải đo nhiệt độ, °С | 1 |
| 12 | Máy in tích hợp | Có |
| 13 | Nhiệt độ hoạt động, °С | 0 – 50 |
| 14 | Nhiệt độ bảo quản, °С | Từ -20 đến +60 |
| 15 | Độ ẩm tương đối, % | Lên đến 90, không ngưng tụ |
| 16 | Áp suất khí quyển, mmHg | 630 – 800 |
| 17 | Kích thước, mm | 510 × 300 × 350 |
| 18 | Trọng lượng, kg, không quá | 29,6 |
• Đo lường điện áp đánh thủng tự động và chính xác lên đến 100 kV;
• Ngắt điện áp thử nghiệm tức thời (4 µs) khi xảy ra đánh thủng;
• Máy in tích hợp cho phép in trực tiếp kết quả đo lường;
• Cổng USB để kết nối ổ đĩa flash, cho phép lưu trữ và truyền dữ liệu sang máy tính để xử lý thêm;
• Dễ dàng vận hành và bảo trì.
