Máy phân tích hydro và độ ẩm để giám sát dầu máy biến áp TOR-2

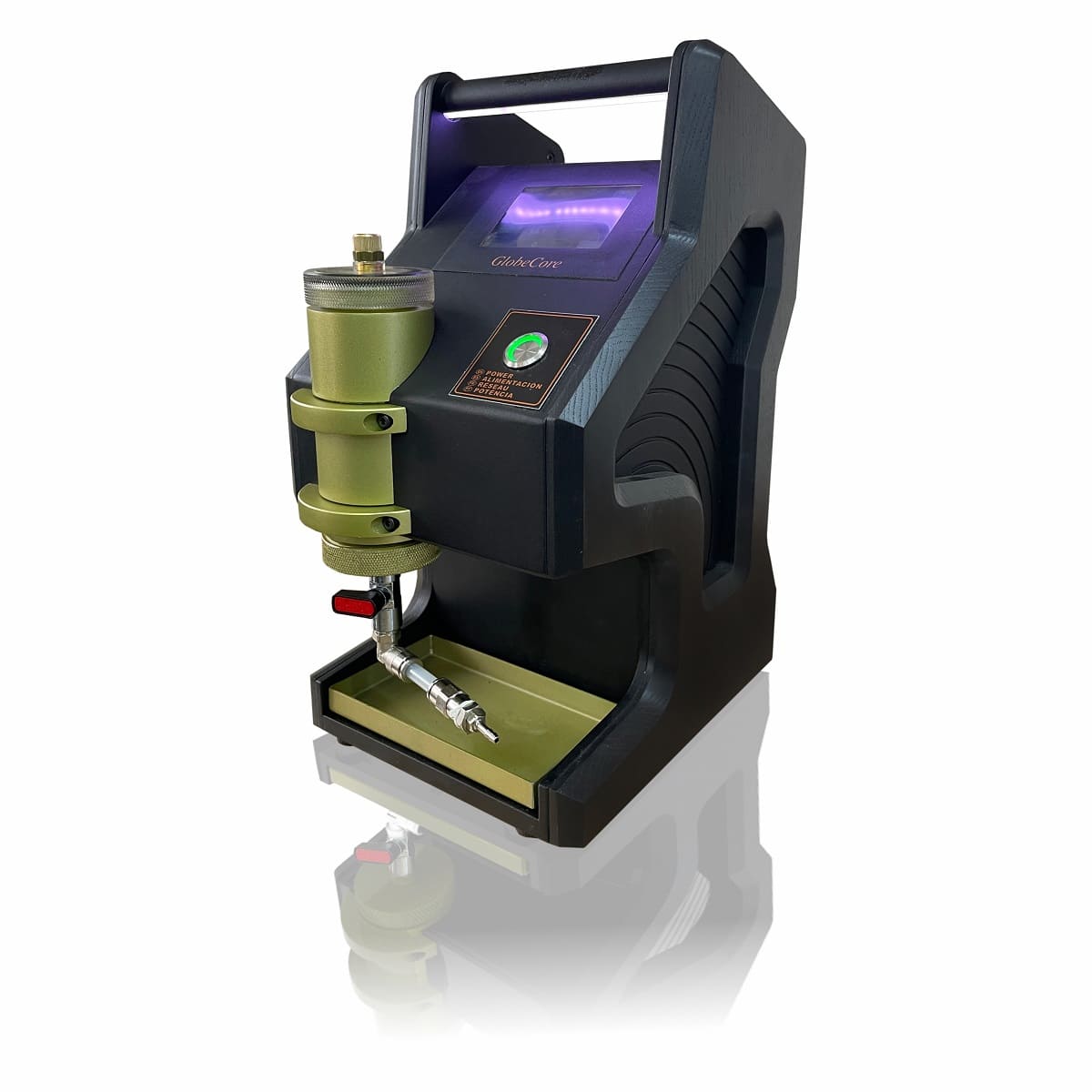

Máy kiểm tra nhanh dầu máy biến áp TOR-2
Máy kiểm tra nhanh dầu máy biến áp TOR-2 được thiết kế để xác định hàm lượng độ ẩm và hydro trong dầu cách điện gốc khoáng và dầu cách điện gốc ete. Hàm lượng độ ẩm và hydro được đo bằng phần triệu (ppm).
Biết được hàm lượng hydro và độ ẩm trong dầu, cũng như tốc độ thay đổi các thông số này, cho phép phát hiện sớm các vấn đề đang phát triển trong máy biến áp và thực hiện các biện pháp kịp thời để ngăn ngừa hư hỏng máy biến áp.
Đo độ ẩm
• Thiết bị đo hoạt động của nước (aw) bằng cảm biến điện dung, đảm bảo độ ổn định lâu dài và khả năng chống nhiễm bẩn cao.
• Đồng thời, nhiệt độ dầu cũng được đo.
• Hàm lượng độ ẩm được tính toán từ các phép đo này và hiển thị dưới dạng ppm.
Đo hàm lượng hydro
• Một cảm biến trạng thái rắn có độ chọn lọc cao được nhúng trực tiếp vào dầu để đo hàm lượng hydro.
• Cảm biến này đảm bảo độ chính xác và độ tin cậy cao cho các phép đo trực tiếp.
• Khả năng hòa tan thấp của hydro trong dầu và khả năng khuếch tán cao giúp phát hiện hydro dễ dàng ngay cả ở nồng độ thấp.
• Điều này cho phép phát hiện sớm các vấn đề tiềm ẩn trong máy biến áp và ngăn chặn sự cố nghiêm trọng.
Máy TOR-2 là công cụ hiệu quả để chẩn đoán tình trạng dầu cách điện trong máy biến áp, giúp duy trì hiệu suất và tuổi thọ của thiết bị.
| № | Thông số kỹ thuật | Giá trị |
| 1 | Phạm vi hoạt động, aw (độ ẩm hoạt động (aw)) | 0…1 |
| 2 | Phạm vi đo hàm lượng nước hòa tan, ppm | 0…500 |
| 3 | Độ chính xác ở 20 °C | ±0,02 aw (0…0,9 aw) ±0,03 aw (0,9…1 aw) |
| 4 | Đo nhiệt độ | Có |
| 5 | Nhiệt độ môi trường hoạt động, °С | 0…55 |
| 6 | Công suất yêu cầu, W | 10 |
| 7 | Điện áp nguồn AC một pha 50Hz, V | 220 |
| 8 | Kích thước, mm, không lớn hơn – **Chiều dài** – **Chiều rộng** – **Chiều cao** |
180 180 380 |
| 9 | Trọng lượng, kg, không lớn hơn | 6 |
• Phát hiện độ ẩm và hydro ngay cả ở nồng độ rất nhỏ;
• Giám sát liên tục hàm lượng hydro, cung cấp thông tin đáng tin cậy về các hư hỏng tiềm ẩn có thể dẫn đến sự cố máy biến áp;
• Kích thước nhỏ gọn;
• Vận hành đơn giản (chỉ cần thay cốc chứa mẫu và nhấn nút “Start” để bắt đầu đo);
• Không cần vật tư tiêu hao cho các phép đo;
• Sự hiện diện của các khí khác trong dầu không ảnh hưởng đến độ tin cậy của kết quả đo;
• Hiệu chuẩn đơn giản;
• Không cần bảo trì.
