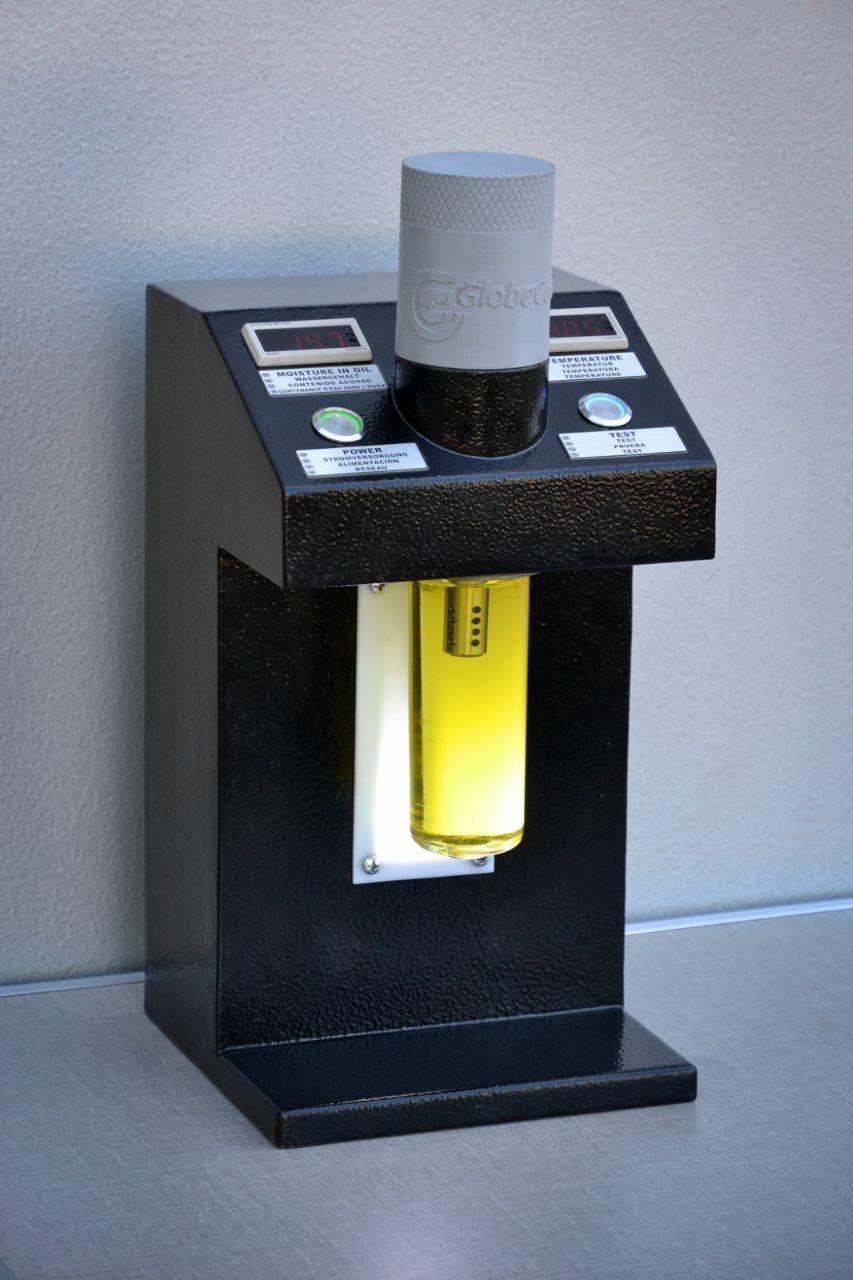

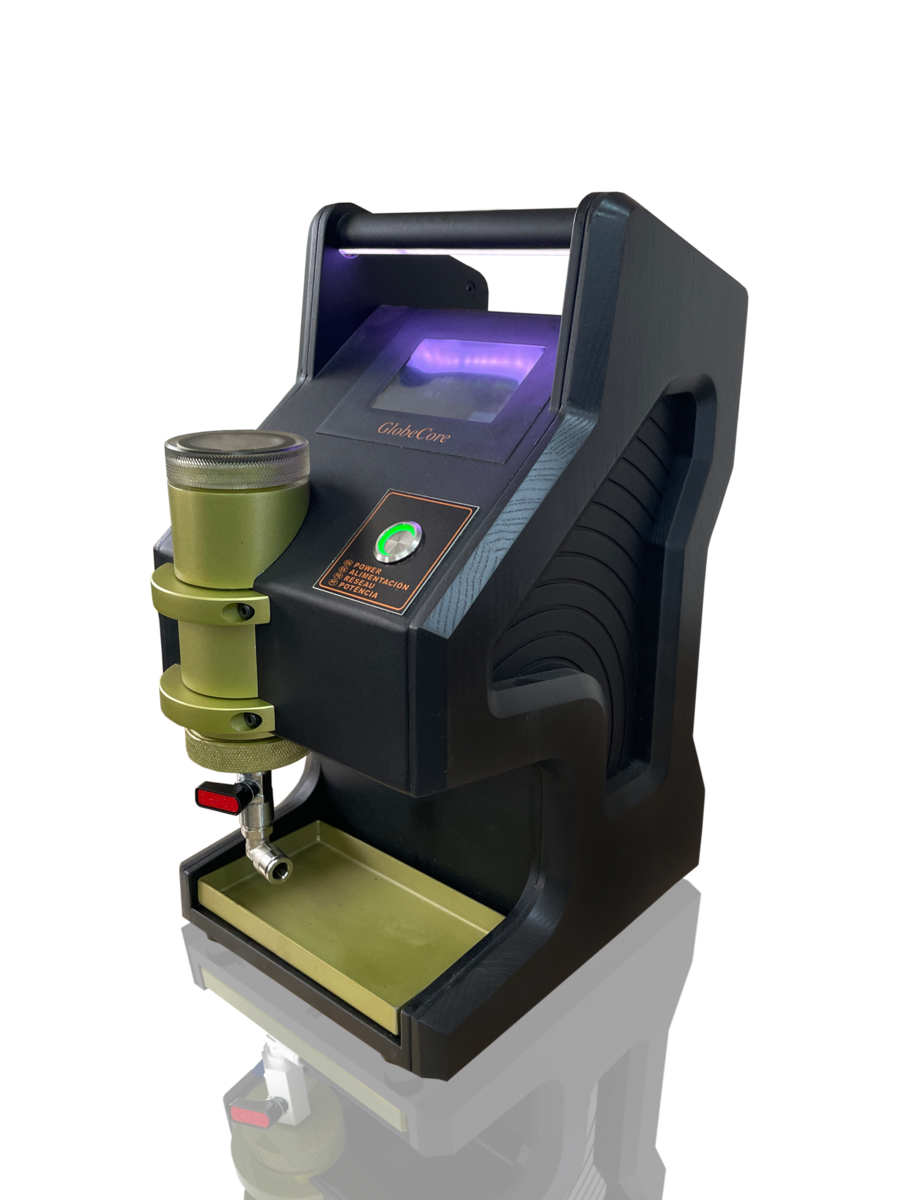

Máy kiểm tra dầu máy biến áp TOR-1 được thiết kế để phát hiện hàm lượng nước hòa tan trong dầu cách điện gốc khoáng có độ nhớt không vượt quá 70 cSt ở nhiệt độ 50°C.

Khi vận hành thiết bị này, cần lưu ý rằng TOR-1 chỉ cung cấp kết quả tham chiếu để phát hiện nhanh hàm lượng ẩm; phân tích cuối cùng cần được thực hiện tại phòng thí nghiệm được chứng nhận.

Trong điều kiện lý tưởng, phân tích trong phòng thí nghiệm tiêu chuẩn mất ít nhất một ngày và đòi hỏi chi phí nhân lực và tài chính đáng kể. Việc sử dụng TOR-1 giúp chẩn đoán nhanh chóng dầu máy biến áp tại chỗ và đưa ra quyết định kịp thời gần máy biến áp.

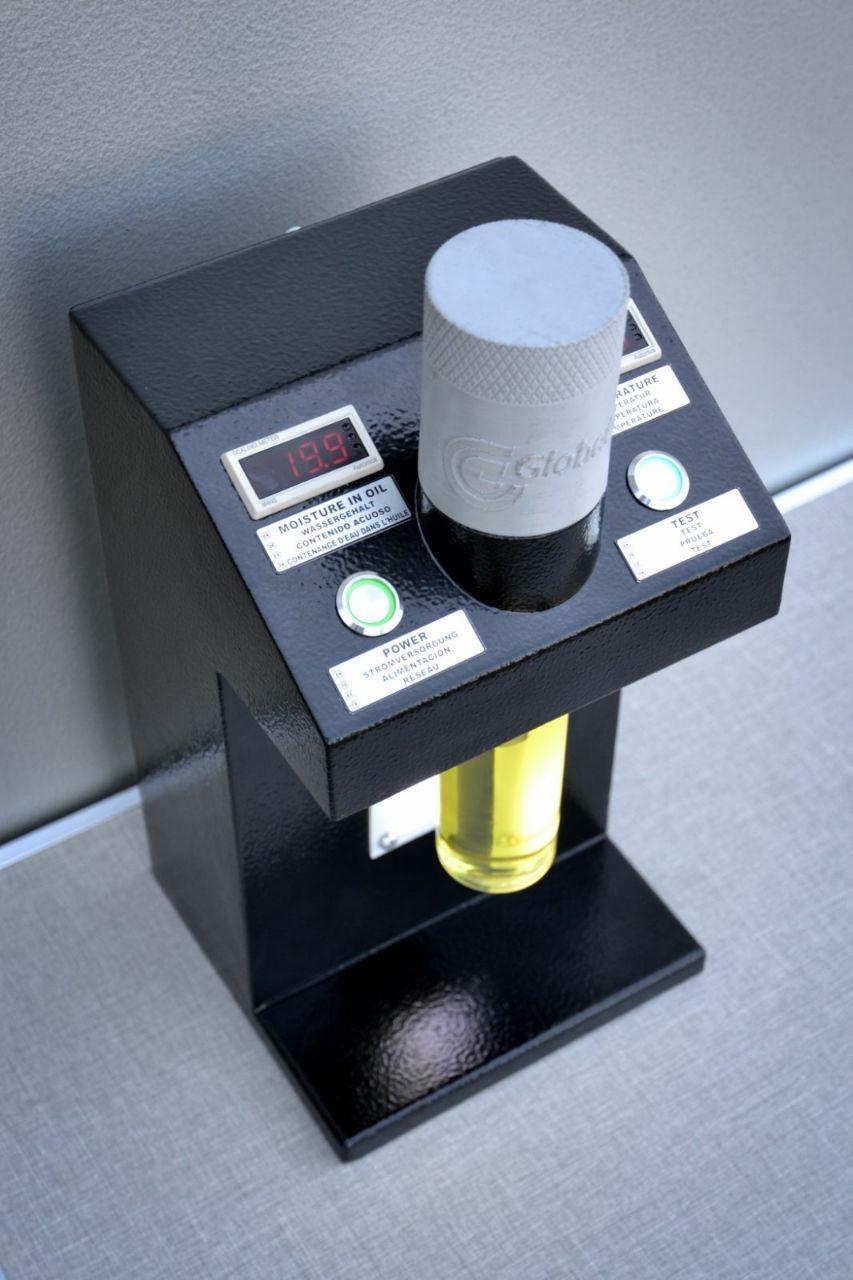

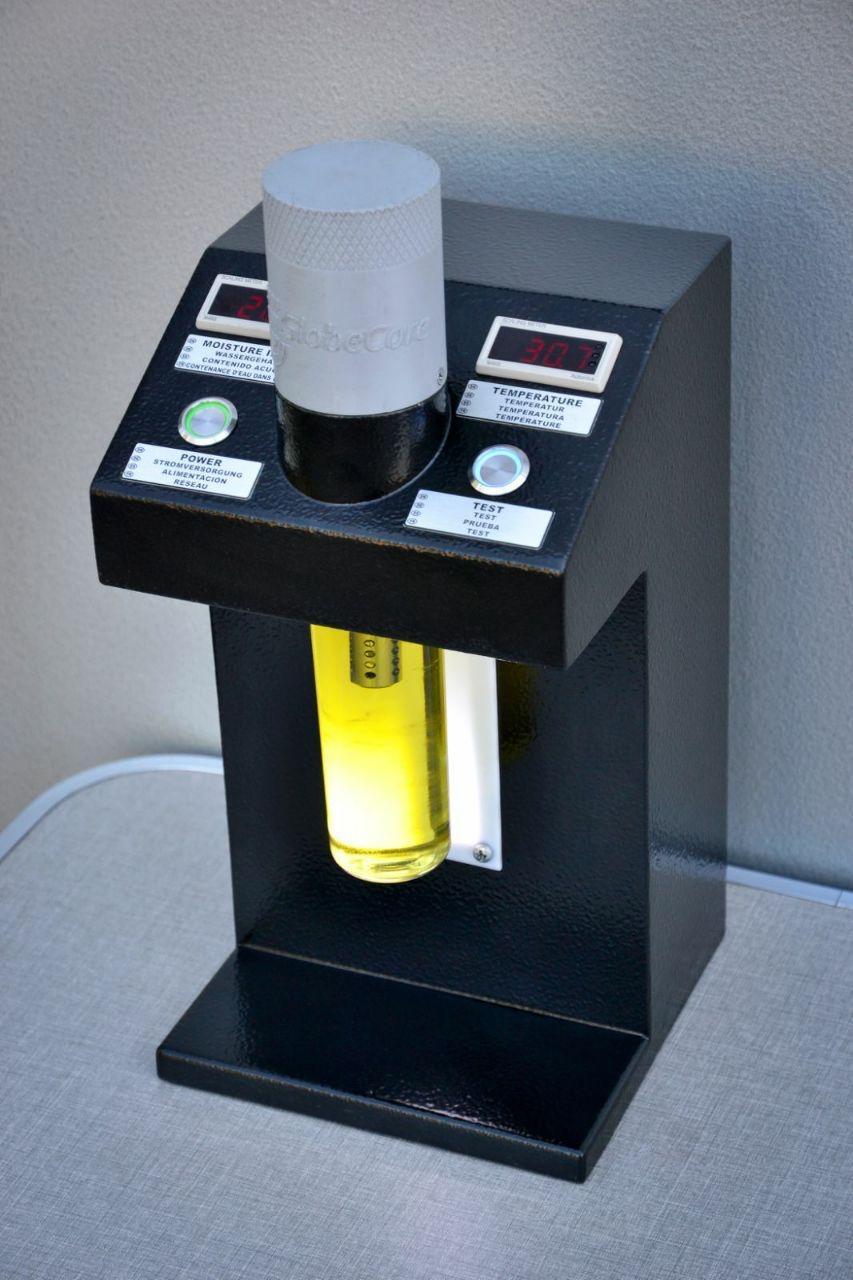

Thành phần của thiết bị TOR-1

Thiết bị bao gồm tất cả các bộ phận cần thiết để vận hành đơn giản và thuận tiện:

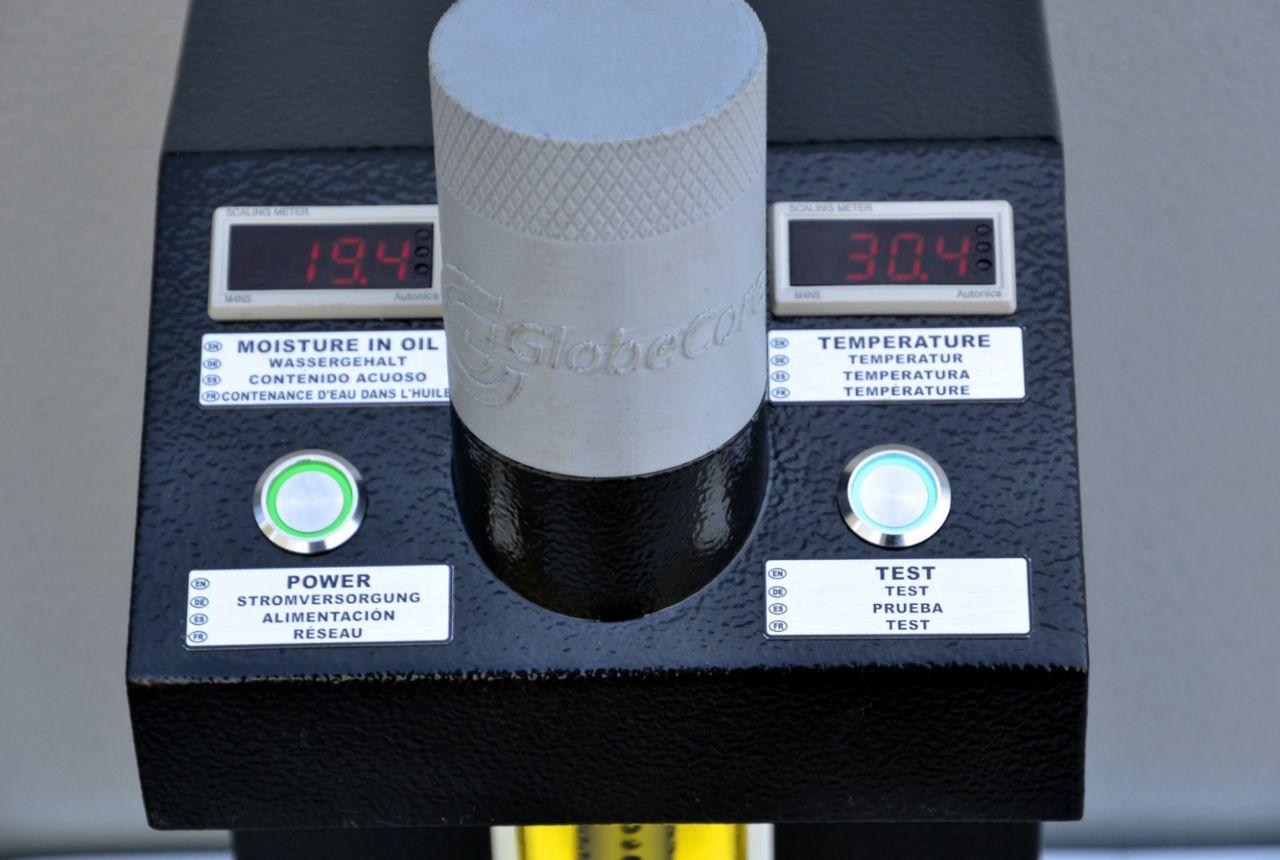

• Màn hình LCD: hiển thị hàm lượng ẩm trong dầu được kiểm tra;
• Bình chứa mẫu dầu: để chứa dầu cần kiểm tra;
• Cảm biến độ ẩm: phát hiện hàm lượng ẩm trong dầu bôi trơn và dầu cách điện;
• Máy in: in kết quả kiểm tra ra giấy.

Nguyên tắc hoạt động

Quy trình đo độ ẩm trong dầu tương tự như quy trình đo độ ẩm trong không khí:
• ppm: thể hiện tỷ lệ giữa khối lượng nước và khối lượng dầu.
• aw: thể hiện hàm lượng ẩm thực tế dưới dạng phần trăm của dầu bão hòa hoàn toàn với độ ẩm.

aw = 0: Dầu không có hơi ẩm.
aw = 1: Dầu bão hòa hoàn toàn với hơi ẩm.

Thiết bị sử dụng cảm biến điện dung để đo aw, đảm bảo độ ổn định lâu dài và khả năng chống nhiễm bẩn cao. Các đại lượng vật lý được đo bao gồm:
• Độ ẩm hoạt động (aw);
• Nhiệt độ (T).

Dựa trên các đại lượng này, thiết bị tính toán hàm lượng nước (ppm) trong dầu máy biến áp khoáng.

Hàm lượng nước trong dầu máy biến áp phi khoáng và dầu bôi trơn có thể được tính bằng cách nhập các thông số cụ thể của từng loại dầu.

Các giá trị đo được và tính toán được hiển thị trên hai đầu ra tương tự, có thể mở rộng và cấu hình linh hoạt.
