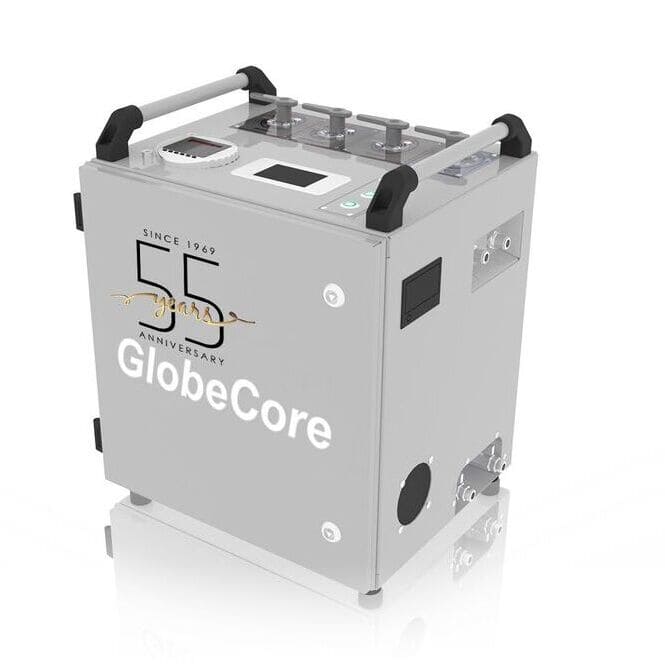

Thiết Bị Kiểm Tra Dầu Máy Biến Áp Đa Năng TOR-7 (độ ẩm, khí, hạt rắn)
Thiết Bị Kiểm Tra Dầu Máy Biến Áp Đa Năng TOR-7 (độ ẩm, khí, hạt rắn)
Thiết bị TOR-7 được thiết kế để xác định hàm lượng khí, độ ẩm, mức độ nhiễm bẩn bởi các hạt rắn và hàm lượng hydro trong dầu máy biến áp. Thiết bị có thể phân tích dầu khoáng máy biến áp với các đặc tính cụ thể:
• Độ nhớt động học ở 50 °C: 2…12 mm²/s
• Khối lượng riêng ở 20 °C: 800…950 kg/m³
• Hàm lượng ẩm theo khối lượng: không quá 10 ppm
• Cấp độ sạch công nghiệp theo ISO 4406: không thấp hơn 21/19/16
Nguyên Lý Hoạt Động
Phép đo dựa trên việc theo dõi sự thay đổi áp suất của khí trong một xi lanh đã được hút chân không trong quá trình đổ dầu vào xi lanh. Dựa vào thể tích xi lanh, lượng dầu được đổ, cũng như áp suất bên trong xi lanh trước và sau khi đổ dầu, có thể xác định hàm lượng khí theo thể tích.
Với sự hỗ trợ của cảm biến và bảng điều khiển, hàm lượng ẩm, nhiệt độ dầu, hàm lượng hydro và số lượng hạt rắn trong dầu được tính toán và hiển thị trên màn hình.
TOR-7 là thiết bị đa năng, cung cấp kết quả nhanh chóng, chính xác, giúp phát hiện kịp thời các vấn đề tiềm ẩn trong dầu máy biến áp, đảm bảo hiệu suất và tuổi thọ của thiết bị điện.
| № | Tham số | Giá trị |
| 1 | Dung tích buồng đo, l | 1,2 |
| 2 | Dung tích mẫu dầu, l | 0,5 – 0,7 |
| 3 | Áp suất tối đa trong thiết bị, Pa | 0,3 |
| 4 | Độ rò rỉ tối đa trong thiết bị, Pa | 26 |
| 5 | Áp suất đầu vào của dầu, bar | 0,3 – 3 |
| 6 | Nhiệt độ dầu đo, ºС | 20 – 90 |
| 7 | Công suất tiêu thụ tối đa, kW | 1 |
| 8 | Thông số dòng điện: – Điện áp, V – Tần số, Hz |
Theo yêu cầu khách hàng |
| 9 | Kích thước tổng thể, mm – Chiều dài – Chiều cao – Chiều rộng |
465 530 375 |
| 10 | Trọng lượng, kg | 40 |
| № | Tham số | Giá trị |
| Đặc tính đo độ ẩm | ||
| 1 | Phạm vi hoạt động, aw (độ hoạt động của nước) | 0…1 |
| 2 | Độ chính xác ở 20 °C | ±0.02 aw (0…0.9 aw) ±0.03 aw (0.9…1 aw) |
| 3 | Đo nhiệt độ | Có |
| 4 | Nhiệt độ môi trường làm việc, °C | 0…55 |
| Đặc tính đo hydro | ||
| 5 | Phạm vi đo, ppm | 25-5000 |
| 6 | Độ chính xác | 20% hoặc 25 ppm |
| 7 | Độ lặp lại | 10% hoặc 15 ppm |
| 8 | Thời gian phản hồi | <60 phút |
| Đặc tính đo độ nhiễm bẩn | ||
| 9 | Phạm vi đo | ISO 99, SAE AS 4059, NAS 1638 |
| 10 | Độ chính xác | ± 1/2 ISO |
| 11 | Nhiệt độ môi trường làm việc, °C | 0 … +85 |
<h2 style=”text-align: center;”>Ưu điểm</h2>
<ul>
<li style=”font-weight: 400; text-align: justify;” aria-level=”1″>
<span style=”font-weight: 400;”>Đo bốn thông số quan trọng của dầu máy biến áp (độ ẩm, hydro, nhiễm bẩn bởi các hạt rắn, hàm lượng khí) trong một thiết bị duy nhất;</span>
</li>
<li style=”font-weight: 400; text-align: justify;” aria-level=”1″>
<span style=”font-weight: 400;”>Máy in tích hợp có sẵn, kết quả đo lường có thể được in ra;</span>
</li>
<li style=”font-weight: 400; text-align: justify;” aria-level=”1″>
<span style=”font-weight: 400;”>Hiệu suất hoạt động đáng tin cậy;</span>
</li>
<li style=”font-weight: 400; text-align: justify;” aria-level=”1″>
<span style=”font-weight: 400;”>Vỏ thiết bị tiện lợi và bền bỉ.</span>
</li>
</ul>
<strong>TOR-7 có thể được sử dụng để:</strong>
<ul>
<li>đo các thông số của dầu biến áp khoáng;</li>
<li>đo các thông số của dầu biến áp silicon;</li>
<li>đo các thông số của dầu biến áp Midel 7131;</li>
<li>đo các thông số của chất lỏng cách điện FR3.</li>
</ul>
