CMM-0.6L được thiết kế để gia nhiệt, bơm và xử lý dầu cách điện và dầu làm mát (trong máy biến áp, trong các bộ thay đổi điện áp tải, ống cách điện, công tắc điện áp cao, v.v.). Quá trình này bao gồm việc loại bỏ các hạt rắn, khí và nước.

Máy này thuộc loại máy có tỷ lệ xử lý thấp nhất trong danh mục CMM (lên đến 600 lít mỗi giờ).

Thiết kế

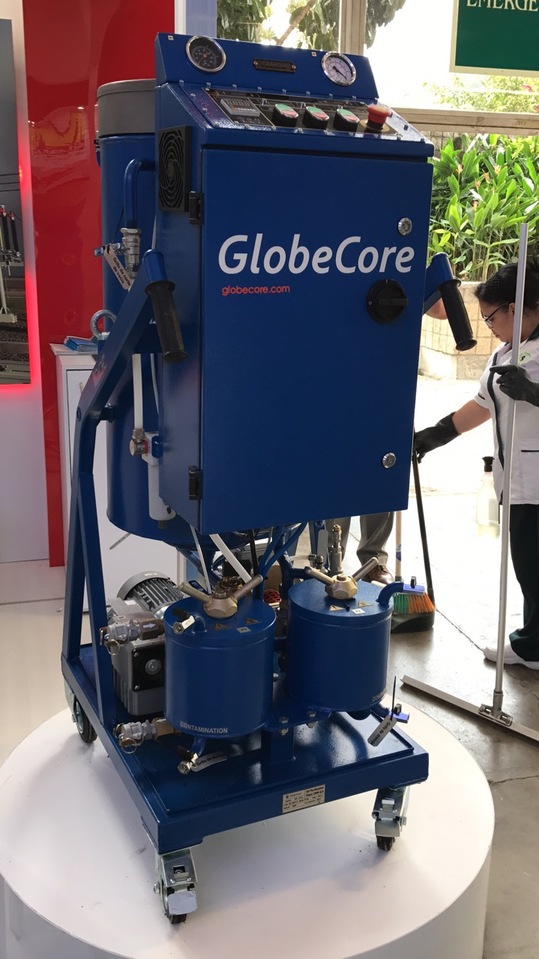

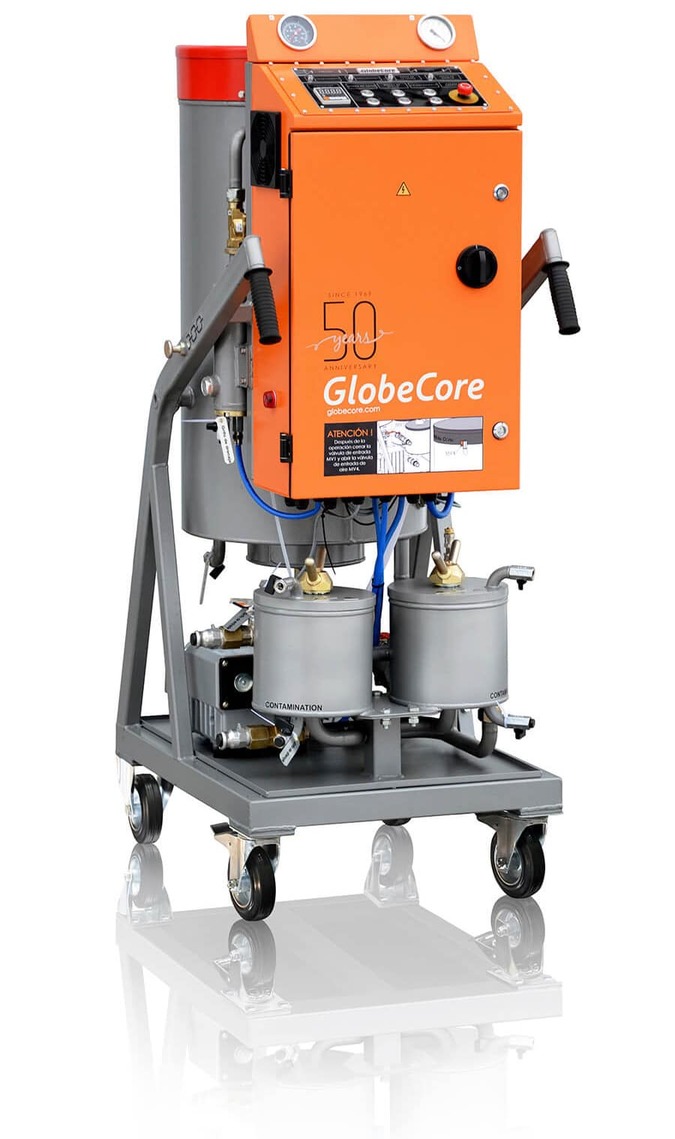

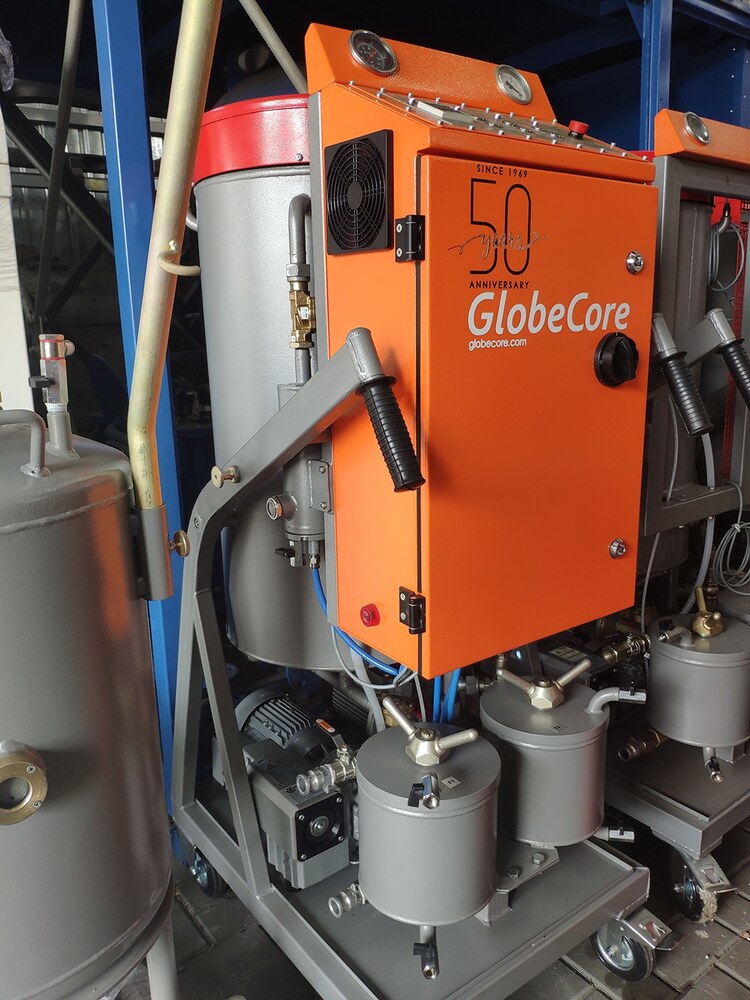

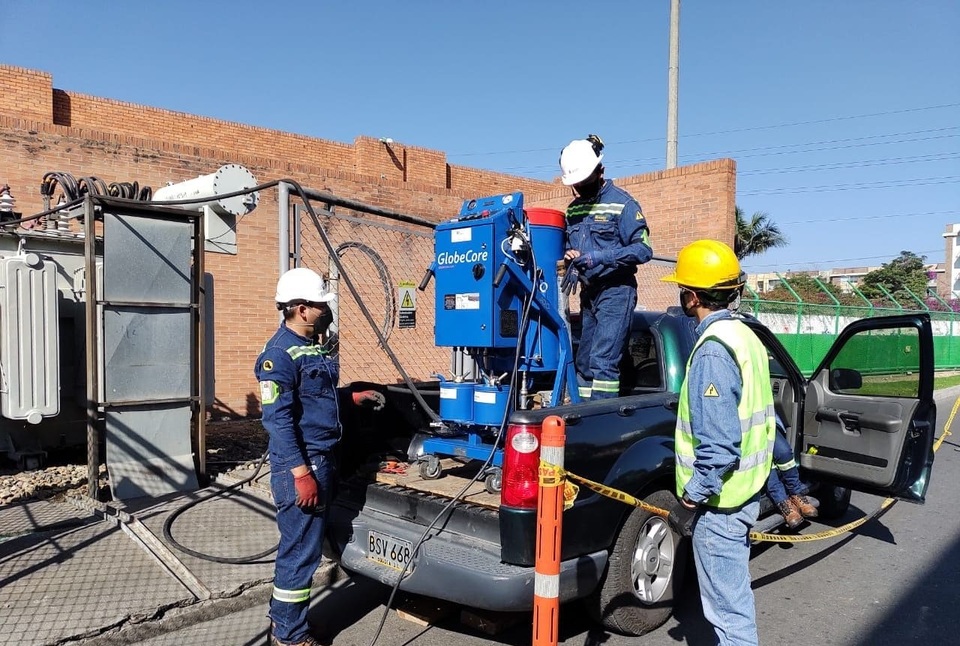

CMM-0.6L được lắp đặt trên một xe đẩy, hỗ trợ các thành phần sau:
• Thiết bị vận chuyển dầu (bơm);
• Thiết bị gia nhiệt dầu (máy sưởi);
• Các thiết bị loại bỏ hạt rắn (lọc thô và lọc tinh);
• Một bình hình trụ với chất độn đặc biệt, trong đó không khí được loại bỏ để tạo chân không;
• Thiết bị để hút không khí từ buồng chân không (bơm chân không);
• Hệ thống điều khiển với các nút và cảm biến thông số quá trình.

Các thành phần được kết nối với nhau bằng các ống.

Hoạt động

Chân không là yếu tố quan trọng nhất ảnh hưởng đến dầu trong CMM-0.6L. Bơm chân không loại bỏ không khí khỏi buồng chân không hình trụ. Chân không kéo dầu qua các thiết bị loại bỏ các hạt rắn vào máy sưởi, nơi dầu được làm nóng đến nhiệt độ xử lý. Sau đó, dầu được vận chuyển vào buồng hình trụ, chứa chất độn đặc biệt, làm tăng diện tích bề mặt của dầu. Dầu chảy xuống và chân không sẽ loại bỏ nước và khí khỏi dầu. Từ đáy buồng chân không, dầu chảy vào các bộ lọc, sau đó ra ngoài của thiết bị.

Tham gia của người vận hành

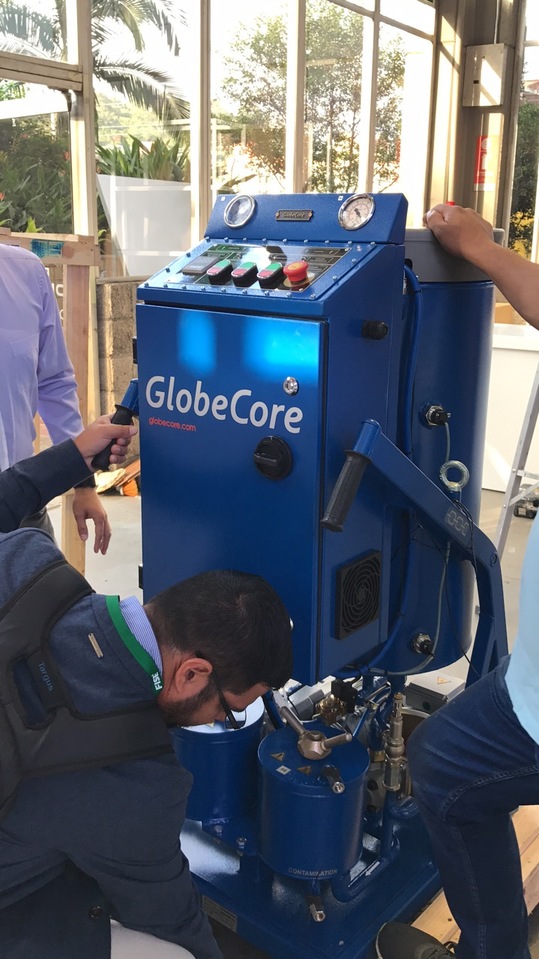

Sự tham gia của người vận hành chỉ giới hạn trong việc nhấn các nút điều khiển trên bảng điều khiển. Khi người vận hành nhấn một nút, chế độ tương ứng được kích hoạt và hoạt động mà không cần sự can thiệp của con người. Bảng điều khiển cũng được trang bị các thiết bị tín hiệu khác nhau chỉ ra các thành phần nào đang được sử dụng và cung cấp tín hiệu cảnh báo.

Nhiệt độ xử lý của dầu được người vận hành chọn trên màn hình hiển thị điện tử và được duy trì mà không cần sự tham gia của con người.

An toàn

An toàn trong quá trình vận hành CMM-0.6L được đảm bảo nhờ vào các thiết bị điều khiển thông số quá trình và các bảo vệ đặc biệt:
• Điều khiển nhiệt độ máy sưởi (bảo vệ quá nhiệt);
• Điều khiển mức dầu (dừng bơm ngay lập tức nếu không có dầu trong hệ thống);
• Điều khiển rò rỉ dầu (dừng máy trong trường hợp ống dầu bị vỡ hoặc có rò rỉ);
• Ngăn ngừa bọt;
• Bảo vệ động cơ điện và mạch điều khiển.

Máy này được thiết kế cho ai

CMM-0.6L được thiết kế cho các công ty lắp ráp, bảo dưỡng và sửa chữa máy biến áp (và các thiết bị điện chứa dầu khoáng khác).
