Thiết bị khử khí CMM-6/7

Mục đích sử dụng:
Thiết bị CMM-6/7 được sử dụng cho các mục đích sau:
• Gia nhiệt, bơm và xử lý dầu cách điện và làm mát trong các thiết bị điện (máy biến áp, OLTC, sứ cách điện máy biến áp, công tắc cao áp, v.v.). Quá trình xử lý dầu bao gồm loại bỏ tạp chất, khí và nước.
• Loại bỏ khí và không khí khỏi bồn máy biến áp, nếu khí xâm nhập vào máy trong quá trình sửa chữa hoặc bảo trì.

Công suất xử lý:
• 3000 – 7000 lít mỗi giờ, tùy thuộc vào chế độ vận hành được chọn.

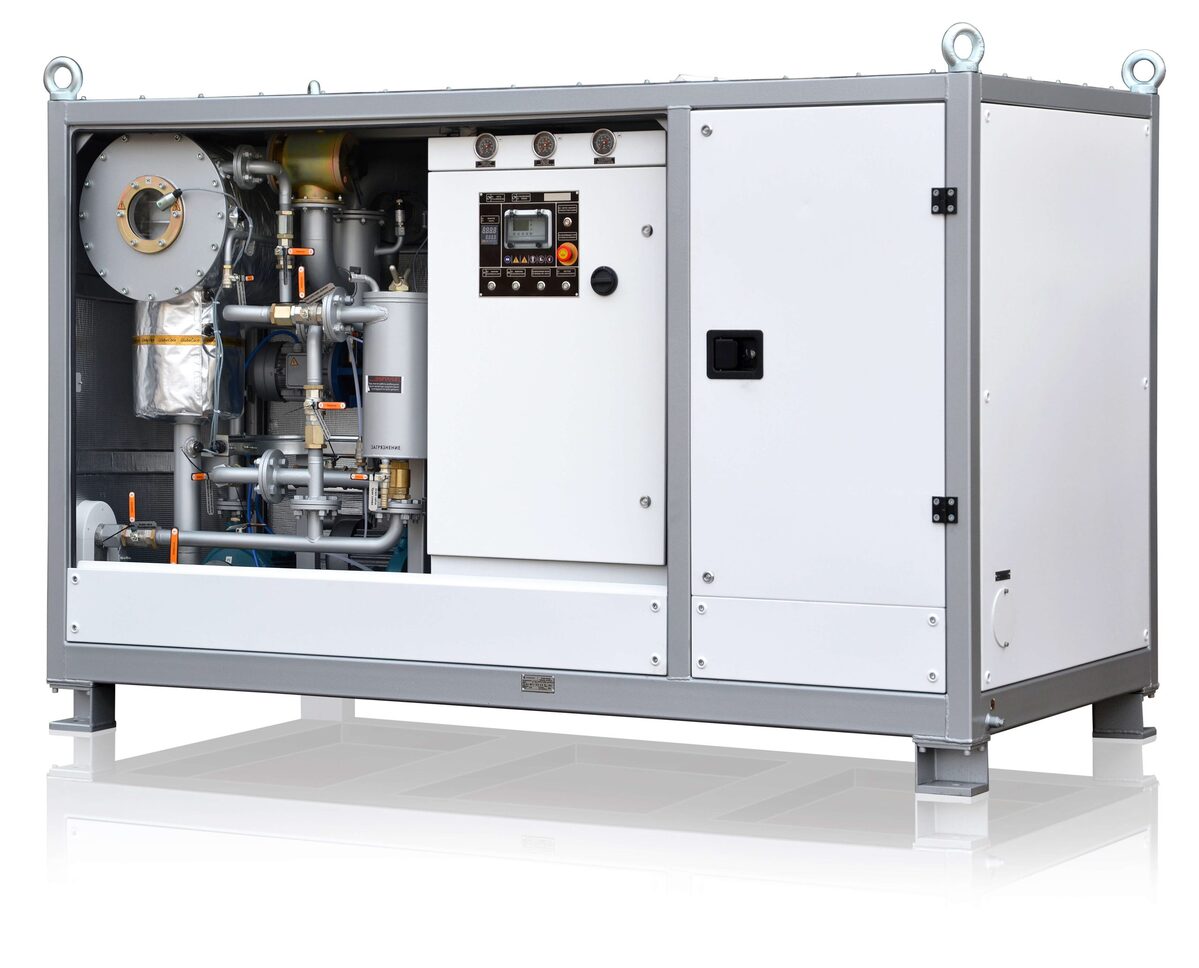

Thiết kế thiết bị:
Thiết bị CMM-6/7 được lắp đặt trong một container, nơi chứa tất cả các thành phần chính:
• Buồng chân không hình trụ, nơi không khí được loại bỏ để tạo áp suất chân không;
• Cụm bơm chân không sơ cấp và bơm tăng áp để loại bỏ không khí khỏi buồng chân không;
• Bơm dầu;
• Bộ gia nhiệt dầu;
• Bộ lọc thô và bộ lọc tinh để loại bỏ tạp chất cơ học khỏi dầu;
• Hệ thống điều khiển với các nút bấm và đèn báo hiệu.

Nguyên lý hoạt động:
1. Chế độ bơm dầu:
• Chỉ các bộ lọc và bơm dầu được kích hoạt.
2. Chế độ gia nhiệt và lọc dầu:
• Dầu được bơm vào bộ gia nhiệt để tăng nhiệt độ.
• Sau đó dầu đi qua bộ lọc để loại bỏ tạp chất.
• Cuối cùng, dầu sạch và ấm được bơm ra khỏi thiết bị.
3. Chế độ khử khí:
• Dầu được bơm qua bộ gia nhiệt và làm nóng đến 50-55°C.
• Dầu đi vào buồng chân không, nơi áp suất thấp và nhiệt độ cao loại bỏ nước và khí khỏi dầu.
• Buồng chân không được trang bị chất làm đầy đặc biệt để tăng diện tích bề mặt của dầu, cải thiện hiệu quả khử khí.
4. Chế độ hút chân không:
• Thiết bị kết nối với thiết bị bên ngoài bằng ống mềm.
• Bơm chân không loại bỏ không khí khỏi thiết bị bên ngoài.

Mức độ tham gia của người vận hành:
• Mức độ tham gia của người vận hành phụ thuộc vào mức độ tự động hóa của thiết bị (tùy chọn tự động hoàn toàn hoặc bán tự động).
• Trong phiên bản cơ bản, người vận hành điều chỉnh lưu lượng xử lý thủ công bằng van cơ học.
• Trong phiên bản tự động hoàn toàn, người vận hành chọn chế độ trên bảng điều khiển và thiết bị sẽ duy trì chế độ hoạt động mà không cần can thiệp thêm.

An toàn:
An toàn của thiết bị CMM-6/7 được đảm bảo thông qua:
• Bảo vệ điện chống quá dòng và quá tải;
• Bảo vệ chống rò rỉ dầu do vỡ ống mềm hoặc quá nhiệt dầu;
• Bảo vệ chống lỗi thiết bị điều khiển quy trình;
• Bảo vệ chống đứt cáp nguồn điện.

Khi có sự cố:
• Hệ thống báo động bằng còi và thông báo lỗi trên bảng điều khiển.
• Hệ thống điều khiển sẽ tự động dừng an toàn nếu các thông số vượt quá giới hạn cho phép.

Đối tượng sử dụng:
Thiết bị CMM-6/7 được thiết kế cho:
• Các nhà sản xuất máy biến áp;
• Các cơ sở dịch vụ và sửa chữa thiết bị điện chứa dầu cách điện.
